Ballenpresse Modell PBe40
serie 700
belownica_do_odpadow_pbe30_1a

Technische Daten

Anzahl der Kammern:
Eine
Anzahl der Abbindungen:
2
Ausmaße der Ladeklappe:
740x470 mm
Ballenauswurf:
Manuell - durch einen speziellen Wagen
Höchstdruck:
40kN (4 Tonen)
Stromanschluss:
230/50 (optional 400/50) [V/Hz]
Presskraft:
1,14 kg/cm2
Steckdose:
230 (optional 400/16A)
Ballengröße:
700 x 500 x 600 mm
Absicherung:
10C
Ballengewicht:
ca. 30 - 60 kg
Motorstärke:
1,5 kW
Produktivität:
bis 4 Ballen/Std.
1 Arbeitsgang:
ca. 26 Sekunden
Beladung:
Frontalbeladung
Maschinengewicht:
400 kg
Ballenabbindung:
Manuell

Ausmaße

w2
LEGENDE
[mm]
A
Gesamthöhe
2155
B
Breite
1010
C
Tiefe
720
D
Transporthöhe
2155
E
Türhöhe
1115
F
Tiefe bei geöffneter Tür
1495
G
Ausmaße der Ladeklappe
740 x 470

Vorteile unserer Maschinen

  • Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
  • Die Stahl-Konstruktion unserer Maschinen ist so entworfen, dass sie Bellastungen tragen kann, die weit über die Nennlast der verschiedenen Modelle hinausgeht (daher kommt gewöhnlich die größere Eigenmasse unserer Maschinen im Vergleich zu der Konkurenz).
  • Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
  • Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
  • Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
  • Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.
  • Unbemanntes und robustes Hydrauliksystem;
  • Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf

Unser Produkt wird ausgezeichnet durch:

belownica_do_odpadow_pbe30_6

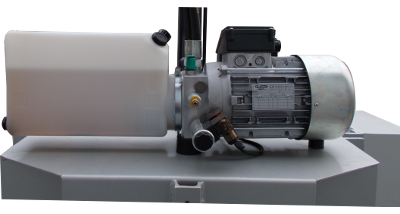

Zuverlässiges, wartungsfreies Hydraulikagregat von der renomierten Firma HYDAC

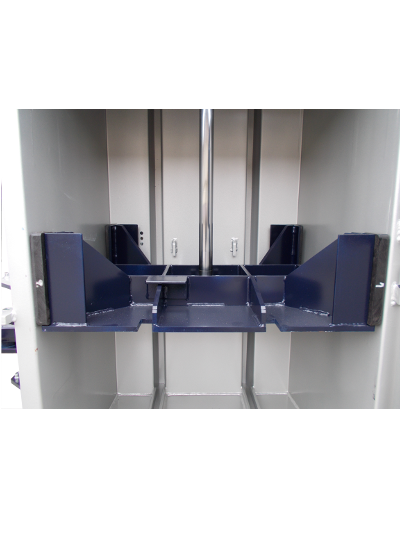

die steifste und stabil geführte Pressplatte seiner Klasse, wenig empfindlich auf Überladung, Bedienungsfehler bei der Materialverladung.
belownica_do_odpadow_pbe30_3
panel
Einfache, klare und benutzerfreundliche Steuerung, mit der Paketbewilligung im Standard, aufgrund von der faktischen Ballengröße (häufig, in den Maschinen der Größe fehlt die Paketbewilligung bei der Steuerung oder die Bewilligung ist aufgrund der wenig zuverlässigen Daten wie Zyklenzahl, bzw. Motorbelastung. Dies kann zur Folge haben, dass die Paketen für die unterschiedlichen Materialien sich wesentlich im Bezug auf Abmessungen und Gewicht voneinander unterscheiden können).
die sicherste Konstruktion seiner Klasse, unsere Maschine wiegt 400 kg (einfacher Vergleich mit Konkurrenzfirmen).

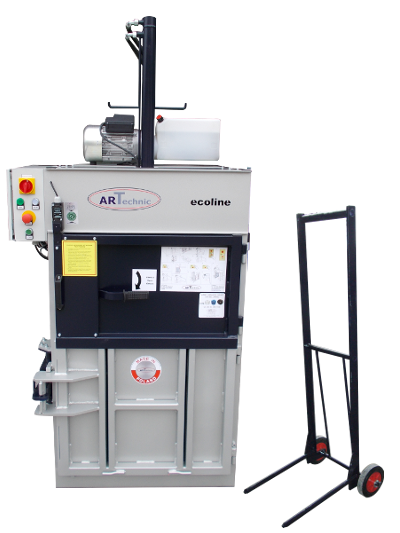

belownica_do_odpadow_pbe30_1

Steuerung

Steuerung p (PLUS)

  • Speicher – programmierbare Steuerung PLC
  • Automatische Digitalsteuerung
  • Ballen fertig – Anzeige

Steuerungskasten

  1. Hauptschalter;
  2. Grüne Kontrolllampe signalisiert Stromanschluss und eingeschalteten Sicherheitsschalter;;
  3. Notschalter STOP;
  4. Schalter START startet den Pressvorgang;
  5. Weiße Kontrolllampe PACKET signalisiert das Erreichen der max. Ballenhohe;

Film

Die vorgeschlagten Bänder zur Ballenbindung

Breite [mm]
Festigkeit [mm]
Bandlänge/Rolle [lb]
13
375
250
