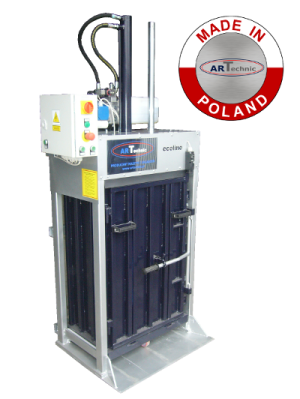

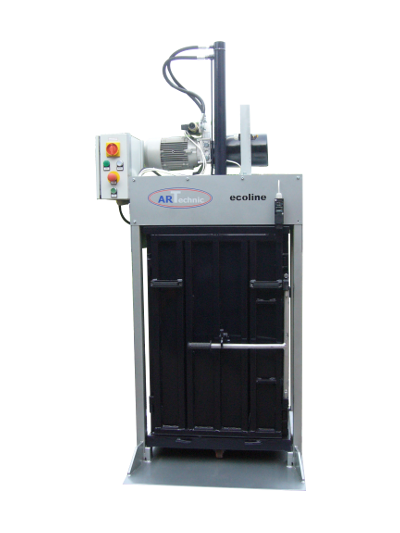

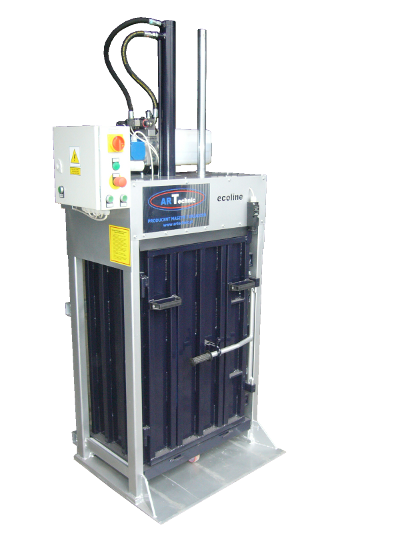

Ballenpresse Modell PBKe40
serie 600

Technische Daten

Anzahl der Kammern:

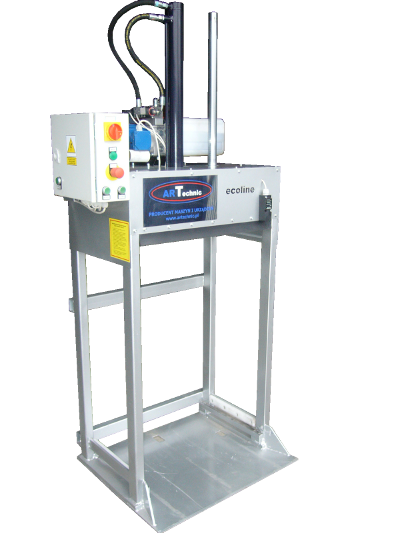

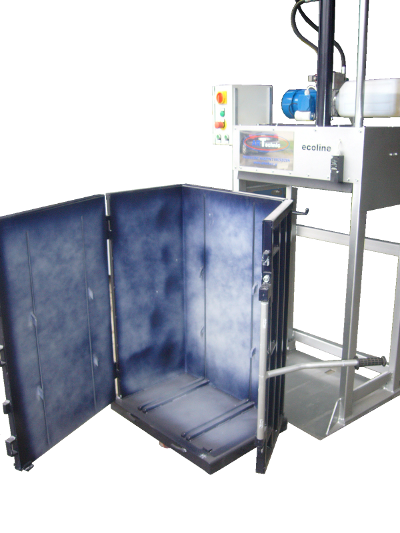

presse mit mobilen Presskammern
Anzahl der Abbindungen:
2
Ausmaße der Ladeklappe:
600 x 400 mm
Ballenauswurf:
Manuell
Höchstdruck:
40kN (4 Tonen)
Stromanschluss:
230/50 (optional 400/50) [V/Hz]
Presskraft:
1,66 kg/cm2
Steckdose:
230 (optional 400/16A)
Ballengröße:
600 x 400 x 600 mm
Absicherung:
10C
Ballengewicht:
ca. 20 - 60 kg
Motorstärke:
1,5 kW
Produktivität:
bis 4 Ballen/Std.
1 Arbeitsgang:
ca. 26 Sekunden
Beladung:
Top
Maschinengewicht:
400 kg
Ballenabbindung:
Manuell

Ausmaße

pbke40_2
LEGENDE
[mm]
A
Gesamthöhe
2040
B
Breiteć
950
C
Tiefe
700
D
Transporthöhe
2040
Presskammern
E
Höhe der Einfüllöffnung
1100
F
Tiefe
570
G
Breiteć
670
H

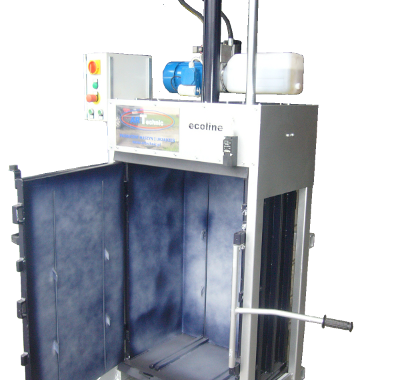

Tiefe bei geöffneter Tür
1100
I
Depth with open door - right
1170
J
Ausmasse der Einfüllöffnung
650 x 400

Vorteile unserer Maschinen

  • Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
  • Die Stahl-Konstruktion unserer Maschinen ist so entworfen, dass sie Bellastungen tragen kann, die weit über die Nennlast der verschiedenen Modelle hinausgeht (daher kommt gewöhnlich die größere Eigenmasse unserer Maschinen im Vergleich zu der Konkurenz).
  • Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
  • Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
  • Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
  • Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.
  • Unbemanntes und robustes Hydrauliksystem;
  • Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf;

Steuerung

Steuerung p (PLUS)

  • Speicher – programmierbare Steuerung PLC
  • Automatische Digitalsteuerung
  • Ballen fertig – Anzeige

Steuerungskasten

  1. Hauptschalter;
  2. Grüne Kontrolllampe signalisiert Stromanschluss und eingeschalteten Sicherheitsschalter;
  3. Notschalter STOP;
  4. Schalter START startet den Pressvorgang;
  5. Weiße Kontrolllampe PACKET signalisiert das Erreichen der max. Ballenhohe;

Die vorgeschlagten Bänder zur Ballenbindung

Breite [mm]
Festigkeit [daN]
Bandlänge/Rolle [lb]
9
275
500
13
375
250
