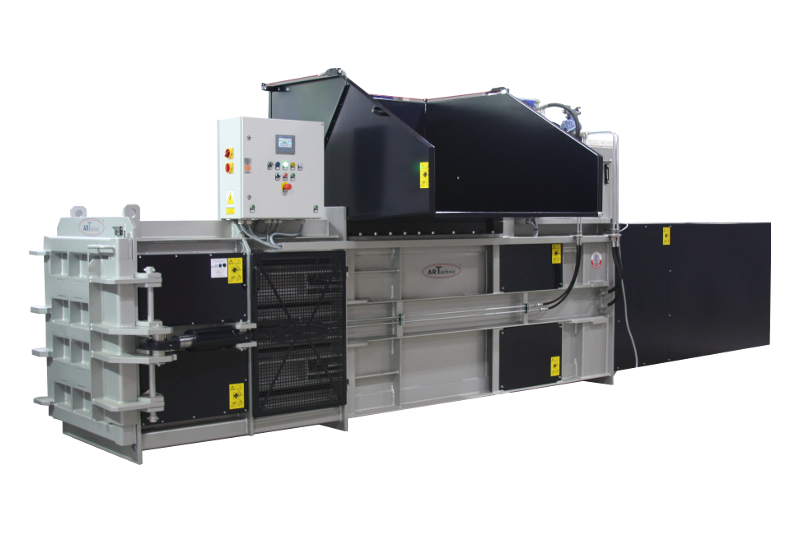

Ballenpresse Modell PBPe500-o
serie 1100x780
Technische Daten
Anzahl der Kammern:
Eine
Anzahl der Abbindungen:
4
Ausmaße der Ladeklappe:
1500 x 720 mm
Ballenauswurf:
Automatisch
Höchstdruck:
500kN (50 Tonen)
Stromanschluss:
400/50 [V/Hz]
Presskraft:
5,82 kg/cm2
Steckdose:
400/63A
Ballengröße:
1100 x 780 x 600-1500 mm
Absicherung:
32C
Ballengewicht:
ok. 200 - 600 kg
Motorstärke:
15 kW
Produktivität:
bis 2-6 Ballen/Std.
Maschinengewicht:
8000 kg
Beladung:
Top
Ballenabbindung:
Manuell
Dimension
![pozioma1 pozioma1](https://www.artechnic.pl/wp-content/uploads/2018/04/pozioma1.png)
LEGENDE
[mm]
A
Länge
7150
B
Gesamthöhe
2300
C
Breite
1965
D
Ausmaße der Einfüllöffnung
1500 x 720
Vorteile unserer Maschinen
![bez bez](https://www.artechnic.pl/wp-content/uploads/2018/04/bez.png)
Sicherheit - das ist unsere Priorität. Auf dem Markt
kann man viele Anlagen treffen, die trotz der Konformitätserklärung und
der Bezeichnung CE die EU-Grund-Sicherheitsnormen nicht erfüllen. Unten
finden Sie einige Grund-Sicherheitselemente , die in unseren Anlagen
verwendet wurden
Schutz der Abbindung
Schutz der Abbindung
Schutz des Einfülltrichters
![linkowy linkowy](https://www.artechnic.pl/wp-content/uploads/2018/04/linkowy.png)
![stop stop](https://www.artechnic.pl/wp-content/uploads/2018/04/stop.png)
Ausschalter STOP
Sicherheitsmodul SCHMERSALL
![modul modul](https://www.artechnic.pl/wp-content/uploads/2018/04/modul.jpg)
![prowadzenie_plyty prowadzenie_plyty](https://www.artechnic.pl/wp-content/uploads/2018/04/prowadzenie_plyty.png)
Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
Controller SIEMENS S7
![sterowanie sterowanie](https://www.artechnic.pl/wp-content/uploads/2018/04/sterowanie.png)
![mocowanie_nozy mocowanie_nozy](https://www.artechnic.pl/wp-content/uploads/2018/04/mocowanie_nozy.png)
Stabiler Messeraufsatz zum Abschneiden von überschüssigem Material
Laser-Ballenlängensensor
![laser laser](https://www.artechnic.pl/wp-content/uploads/2018/04/laser.png)
![przeciwplyta przeciwplyta](https://www.artechnic.pl/wp-content/uploads/2018/04/przeciwplyta.png)

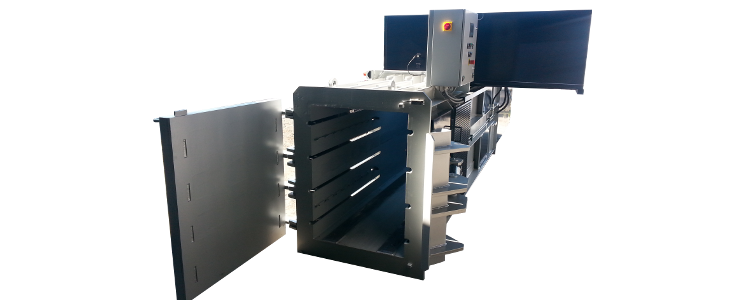

Hydraulisch verschließbare Gegenplatte
Revisionsfenster zum einfachen Einstellen der Pressplatte
![regulacja_plyty regulacja_plyty](https://www.artechnic.pl/wp-content/uploads/2018/04/regulacja_plyty.png)
![slizg slizg](https://www.artechnic.pl/wp-content/uploads/2018/04/slizg.png)
Schiebeprofile und Rollen zur Stabilisierung des Vorhangs
Ölheizung mit Thermostat für den Betrieb bei allen Wetterbedingungen
![termostat termostat](https://www.artechnic.pl/wp-content/uploads/2018/04/termostat.png)
![wygluszenie wygluszenie](https://www.artechnic.pl/wp-content/uploads/2018/04/wygluszenie.png)
Das Aggregat ist schallgedämmt, um den Arbeitskomfort zu erhöhen
Die Pressplatte drückt den fertigen Ballen vollständig heraus
![wyrzut wyrzut](https://www.artechnic.pl/wp-content/uploads/2018/04/wyrzut.png)
- Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
- Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
- Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
- Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.
- Unbemanntes und robustes Hydrauliksystem;
- Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf;
Steuerung
Steuerung x (EXTRA)

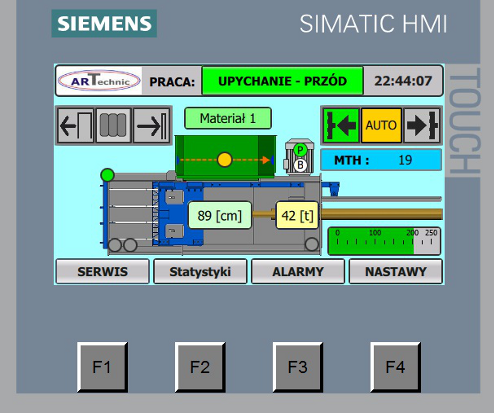

- Speicher – programmierbare Steuerung SIEMENS S7
- Automatische Digitalsteuerung
- Ballen fertig – Anzeige
- Flüssigkristallanzeige
- Stufenweise Regulierung der Presskraft in1t-Schritten
- Stufenweise Regulierung der Balkenhöhe in 2cm-Schritten
- Möglichkeit der Arbeitsganganzahl-Anzeige pro Tag/Woche/Monat mit geschätztem Ballengewicht im
Gesamten - Verschiedene Programme für verschiedene Materialien
- Die Möglichkeit, die Zeit festzulegen, wie lange die Pressplatte in der untersten Position verharrt
- Es gibt die Möglichkeit, das Artechnic Programm an die Maschine anzuschließen

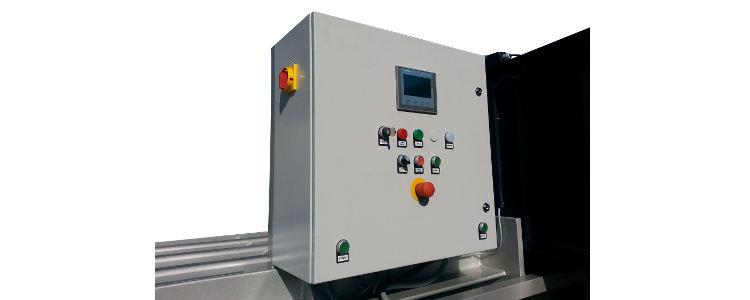

Steuerungskasten
![xxx xxx](https://www.artechnic.pl/wp-content/uploads/2018/04/xxx.png)
![belownica_do_odpadow_pbpe500o_8 belownica_do_odpadow_pbpe500o_8](https://www.artechnic.pl/wp-content/uploads/2018/04/belownica_do_odpadow_pbpe500o_8.png)
![belownica_do_odpadow_pbe500_8 belownica_do_odpadow_pbe500_8](https://www.artechnic.pl/wp-content/uploads/2018/04/belownica_do_odpadow_pbe500_8.png)
Film
Die vorgeschlagten Bänder zur Ballenbindung
![](https://www.artechnic.pl/wp-content/uploads/2018/03/9mm.png)
Breite [mm]
Festigkeit [mm]
Bandlänge/Rolle
[lb]
19
725
250
6 (Polipropylenschnur)
590
220
![](https://www.artechnic.pl/wp-content/uploads/2018/04/drutx.png)
Durchmesser [mm]
Festigkeit [daN]
Gewicht [kg]
3
<400
40
