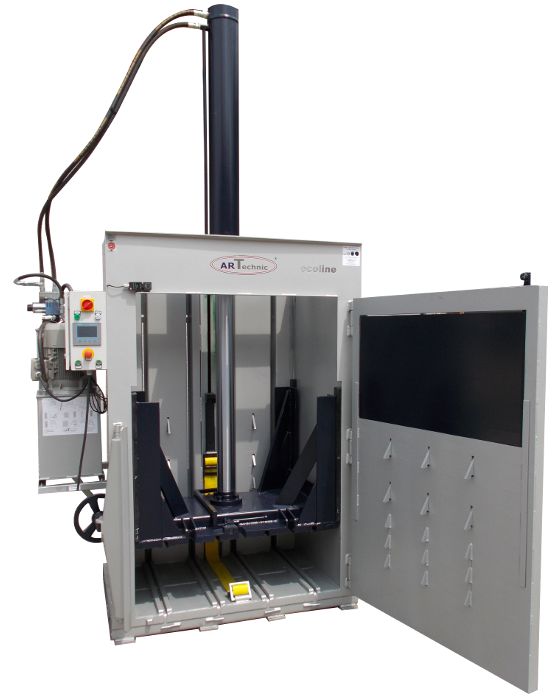

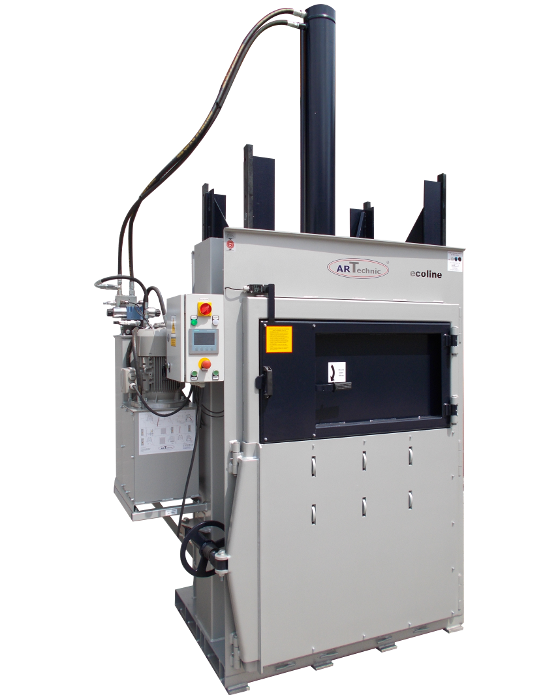

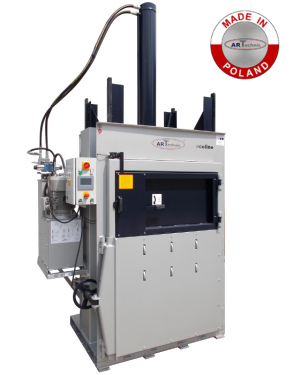

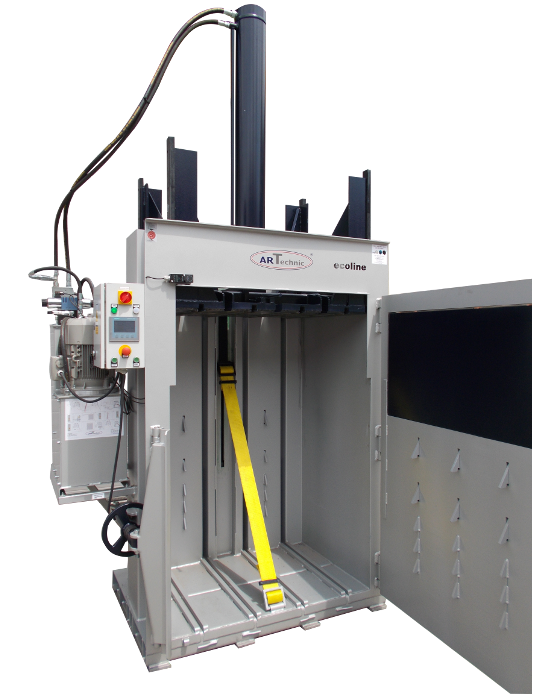

Ballenpresse Modell PBe500
serie 1200
belownica_do_odpadow_pbe500_1a

Technische Daten

Anzahl der Kammern:
Eine
Anzahl der Abbindungen:
4
Ausmaße der Ladeklappe:
1140 x 580 mm
Ballenauswurf:
Automatisch
Höchstdruck:
500kN (50 Tonen)
Stromanschluss:
400/50 [V/Hz]
Presskraft:
5,2 kg/cm2
Steckdose:
400/32A
Ballengröße:
1200 x 800 x 1000 mm
Absicherung:
25C
Ballengewicht:
ca. 400 - 500 kg
Motorstärke:
7,5 kW
Produktivität:
bis 2 Ballen/Std.
1 Arbeitsgang:
ca. 37 Sekunden
Beladung:
Frontalbeladung
Maschinengewicht:
2600 kg
Ballenabbindung:
Manuell

Ausmaße

w2
LEGENDE
[mm]
A
Gesamthöhe
3560
B
Breite
1950
C
Tiefe
1250
D
Transporthöhe
2350
E
Türhöhe
-
F
Tiefe bei geöffneter Tür
-
G
Ausmaße der Ladeklappe
1140 x 580

Vorteile unserer Maschinen

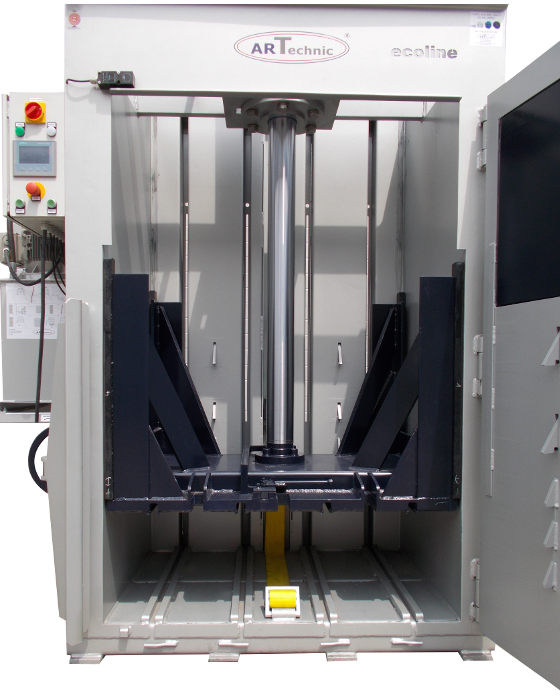

  • Sehr steife und stabil geführte Pressplatte. Der Hydraulikzylinder übernimmt keine Biegkräfte der Pressplatte, welche zu seiner Beschädigung führen könnten. Alle Kräfte, die auf die Pressplatte beim Pressen einwirken, werden durch spezielle Kunststoffschienen übernommen, die an den Ecken der Presskammer angebracht sind. Diese Führungsschienen bestehen aus einem speziell ausgewählten Kunststoff, welcher sich durch eine sehr hohe Beständigkeit gegenüber Abreibungen kennzeichnet, was sie zu Elementen ausergewöhnlich hoher Haltbarkeit macht. Dank unseren Lösungen ist es nicht nötig die Neigungen der Pressplatte zu kontrolieren. All dies dient dem Zweck, damit Sie unsere Maschinen sicher benutzen und bedienen können, sogar bei sehr anspruchsvollen Materialien ohne sich über einen eventuellen Betriebsschaden Sorgen zu machen.
  • Die Stahl-Konstruktion unserer Maschinen ist so entworfen, dass sie Bellastungen tragen kann, die weit über die Nennlast der verschiedenen Modelle hinausgeht (daher kommt gewöhnlich die größere Eigenmasse unserer Maschinen im Vergleich zu der Konkurenz).
  • Ein System von Rückhaltekrallen welches die Ausdehnung des gepressten Materials nach weiteren Arbeitszyklen verhindert.
  • Möglichkeit zur speziellen Herstellung von Maschinen auf Wunsch des Kunden, z.B. veränderter Hub der Pressplatte, verschiedene Größen der Ladeklappe, verschiedene Ballengrößen, usw.
  • Möglichkeit zum Verbinden der Pakete (Ballen) mit allen üblich verwendeten Materialien, so wie: Polyesterbänder, Stahldrähte und -schnüre.
  • Möglichkeit zur Wahl der Steuerung, wie auch zusätzlichen Optionen, je nach individuellem Wunsch des Kunden.
  • Unbemanntes und robustes Hydrauliksystem;
  • Es kommen keine versteckte Kosten beim Betrieb der Maschinen auf;

Steuerung

Steuerung p (PLUS)

  • Speicher – programmierbare Steuerung PLC
  • Automatische Digitalsteuerung
  • Ballen fertig – Anzeige

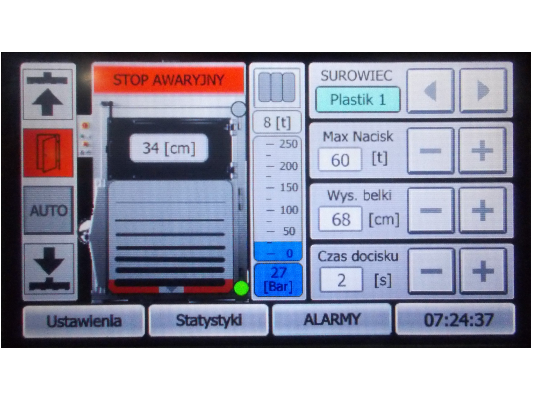

Steuerung x (EXTRA)

  • Speicher – programmierbare Steuerung PLC
  • Automatische Digitalsteuerung
  • Ballen fertig – Anzeige
  • Flüssigkristallanzeige
  • Stufenweise Regulierung der Presskraft in1t-Schritten
  • Stufenweise Regulierung der Balkenhöhe in 2cm-Schritten

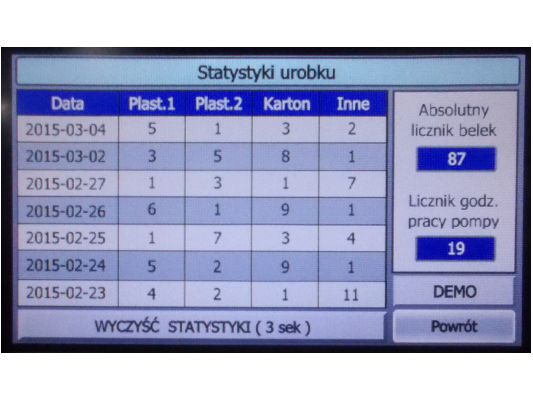

  • Möglichkeit der Arbeitsganganzahl-Anzeige pro Tag/Woche/Monat mit geschätztem Ballengewicht im Gesamten
  • Verschiedene Programme für verschiedene Materialien
  • Die Möglichkeit, die Zeit festzulegen, wie lange die Pressplatte in der untersten Position verharrt
  • Es gibt die Möglichkeit, das Artechnic Programm an die Maschine anzuschließen

Steuerungskasten p (PLUS)

  1. Grune Kontrolllampe „NETZ” signalisiert
    Stromanschluss und eingeschalteten
    Sicherheitsschalter;
  2. Hauptschalter mit der Moglichkeit zum Einrasten in der Position „0” (Verhindert das Bedienen der
    Maschine durch unbefugte)
  3. Weiße Kontrolllampe „PACKET” signalisiert das Erreichen der max. Ballenhohe;
  4. Zweihandige Bedienung des Ballenauswurfs;
  5. Notschalter „STOP”;
  6. Schalter „START” startet den Pressvorgang;

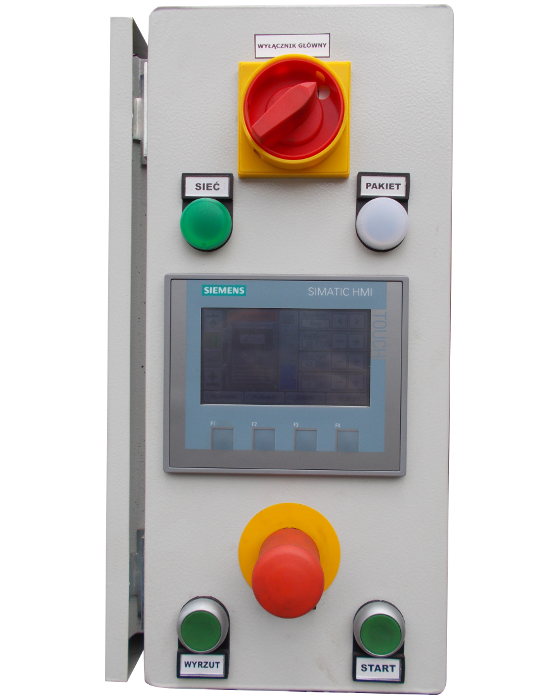

Steuerungskasten x (EXTRA)

xx
  1. Hauptschalter – mit der Möglichkeit zum Einrasten der Position „0“ (Verhindert das Einschalten der Maschine durch Unbefugte)
  2. Weiße Kontrolllampe PAKET – signalisiert das Erreichen der max. Ballenhöhe
  3. Steuerungseinheit mit Flüssigkristalanzeige
  4. Grüne Konrolllampe NETZ – signalisiert Stromanschluss und eingeschalteten Haputschalter
  5. Notschalter „STOP“
  6. Taste „START“ – startet den Pressvorgang
  7. Tasten „Auswurf“ – beidhändige Bedienung des Ballenauswurfs

Die vorgeschlagten Bänder zur Ballenbindung

Breite [mm]
Festigkeit [daN]
Bandlänge/Rolle [lb]
19
725
250
5 (Polipropylenschnur)
510
200
